다층 PCB

HONTEC은 28 개국의 첨단 산업을위한 고 혼합, 저용량 및 퀵턴 프로토 타입 PCB를 전문으로하는 최고의 다층 PCB 제조 업체 중 하나입니다.



우리의 다층 PCB는 UL, SGS 및 ISO9001 인증을 통과했으며 ISO14001 및 TS16949도 적용됩니다.



에 위치한선전HONTEC은 GuangDong의 UPS, DHL 및 세계적 수준의 운송 업체와 협력하여 효율적인 운송 서비스를 제공합니다. 다층 PCB를 구입해 주셔서 감사합니다. 고객의 모든 요청은 24 시간 이내에 답변됩니다.

View as

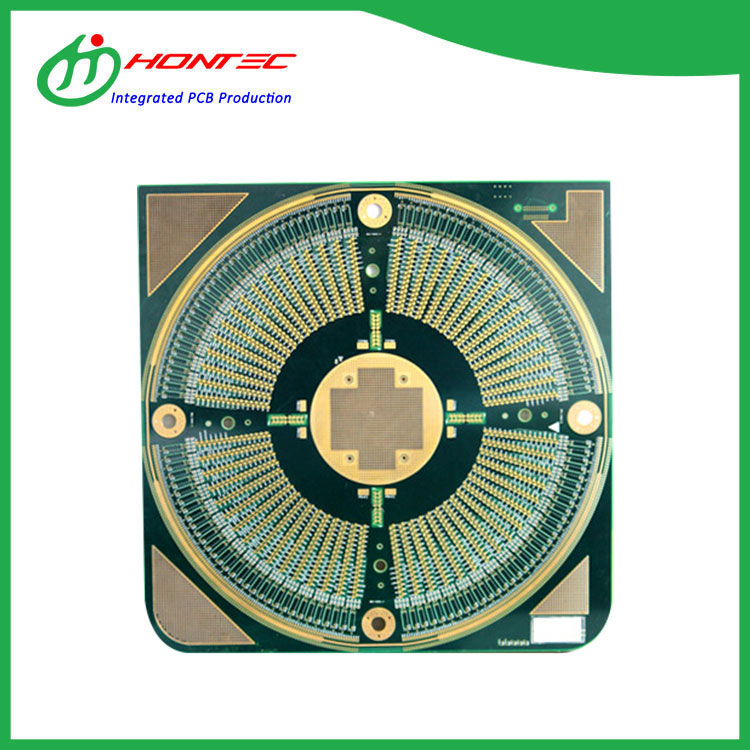

  • 다층 정밀 PCB-다층 보드의 제조 방법은 일반적으로 내부 레이어 패턴으로 먼저 만든 다음 지정된 중간층에 포함 된 인쇄 및 에칭 방법으로 단면 또는 양면 기판을 만든 다음 가열합니다. 가압 및 접착. 후속 천공은 양면 기판의 도금 관통 공법과 동일합니다.

  • 다층 PCB 회로 기판-다층 기판의 제조 방법은 일반적으로 먼저 내부 레이어 패턴으로 만든 다음 지정된 중간층에 포함 된 인쇄 및 에칭 방법으로 단면 또는 양면 기판을 만든 다음 가열 , 가압 및 접착. 후속 드릴링은 양면 플레이트의 도금 관통 구멍 방식과 동일합니다. 1961 년에 발명되었습니다.

  • 터치 시대에 커패시터 스크린 PCB는 산업 자동화, 주유소 터미널, 항공기 디스플레이 화면, 자동차 GPS, 의료 장비, 은행 POS 및 ATM 기계, 산업 측정 기기, 고속철도 등 다양한 산업 장비에 적용되었습니다. , etc. 잠깐, 새로운 산업 혁명이 펼쳐지고 있습니다. 다음은 약 4 레이어 커패시터 스크린 PCB입니다. 4 레이어 커패시터 스크린 PCB를 더 잘 이해할 수 있기를 바랍니다.

  • 고속에서는 임피던스 제어 PCB 트레이스가 전송 선로로 사용되며 호수의 잔물결에 장애물이있는 상황과 유사하게 전기 에너지가 앞뒤로 반사 될 수 있습니다. 제어 임피던스 트레이스는 전자 반사를 줄이고 PCB 트레이스와 내부 연결 사이의 올바른 변환을 보장하도록 설계되었습니다.

  • via-in-PAD는 다층 PCB의 중요한 부분입니다. PCB의 주요 기능뿐만 아니라 via-in-PAD를 사용하여 공간을 절약합니다. 다음은 PAD PCB의 VIA 관련 정보입니다. PAD PCB의 VIA를 더 잘 이해하도록 돕겠습니다.

  • 매장 된 비아 : 매장 된 비아는 내부 층 사이의 트레이스 만 연결하므로 PCB 표면에서는 보이지 않습니다. 8layer 보드와 같이 2-7 층의 구멍은 묻힌 구멍입니다. 다음은 기계 블라인드 매몰 홀 PCB에 관한 것입니다. 기계 블라인드 매몰 홀 PCB에 대한 이해를 돕고 싶습니다.

우리 공장에서 중국 제 도매 최신 다층 PCB. 우리의 공장 HONTEC는 중국에서 제조 업체 및 공급 업체 중 하나입니다. CE 인증을받은 저렴한 가격으로 고품질 및 할인 다층 PCB을 (를) 구매하는 것을 환영합니다. 가격표가 필요하십니까? 필요한 경우 우리는 또한 당신을 제공 할 수 있습니다. 게다가, 우리는 싼 가격을 제공 할 것입니다.
