집적 회로

집적 회로는 소형 전자 장치 또는 구성 요소입니다. 트랜지스터, 저항기, 커패시터, 인덕터 등 회로에 필요한 부품과 배선을 상호 연결하고, 작거나 여러 개의 작은 반도체 웨이퍼나 유전체 기판에 제작하여 패키지에 패키징하는 특정 공정이 사용됩니다. 필요한 회로 기능을 가진 구조
View as

  • ​XCZU15EG-2FFVB1156I 칩에는 26.2Mbit 내장 메모리와 352개의 입출력 단자가 장착되어 있습니다. 2400MT/s에서 안정적인 작동이 가능한 24 DSP 트랜시버입니다. 또한 4개의 10G SFP+광섬유 인터페이스, 4개의 40G QSFP 광섬유 인터페이스, 1개의 USB 3.0 인터페이스, 1개의 기가비트 네트워크 인터페이스 및 1개의 DP 인터페이스가 있습니다. 보드에는 자체 제어 전원 켜기 순서가 있으며 다중 시작 모드를 지원합니다.

  • FPGA 칩의 일부인 XCVU9P-2FLGA2104I는 2304개의 프로그래밍 가능 논리 장치(PL)와 150MB의 내부 메모리를 갖추고 있어 최대 1.5GHz의 클록 주파수를 제공합니다. 416개의 입출력 핀과 36.1Mbit 분산 RAM을 제공합니다. FPGA(Field Programmable Gate Array) 기술을 지원하며 다양한 애플리케이션에 유연한 설계가 가능합니다.

  • ​XCKU060-2FFVA1517I는 20nm 공정에서 시스템 성능 및 통합에 최적화되었으며 단일 칩 및 차세대 SSI(Stacked Silicon Interconnect) 기술을 채택했습니다. 이 FPGA는 차세대 의료 영상, 8k4k 비디오 및 이기종 무선 인프라에 필요한 DSP 집약적 처리를 위한 이상적인 선택이기도 합니다.

  • ​XCVU065-2FFVC1517I 장치는 직렬 I/O 대역폭 및 논리 용량을 포함하여 20nm에서 최적의 성능과 통합을 제공합니다. 20nm 프로세스 노드 업계의 유일한 고급 FPGA인 이 시리즈는 400G 네트워크부터 대규모 ASIC 프로토타입 설계/시뮬레이션에 이르는 애플리케이션에 적합합니다.

  • XCVU7P-2FLVA2104I 장치는 14nm/16nm FinFET 노드에서 최고의 성능과 통합 기능을 제공합니다. AMD의 3세대 3D IC는 SSI(Stacked Silicon Interconnect) 기술을 사용하여 무어의 법칙의 한계를 깨고 가장 엄격한 설계 요구 사항을 충족하기 위해 최고의 신호 처리 및 직렬 I/O 대역폭을 달성합니다. 또한 600MHz 이상의 작동을 달성하고 더욱 풍부하고 유연한 클럭을 제공하기 위해 칩 간에 등록된 라우팅 라인을 제공하는 가상 단일 칩 설계 환경을 제공합니다.

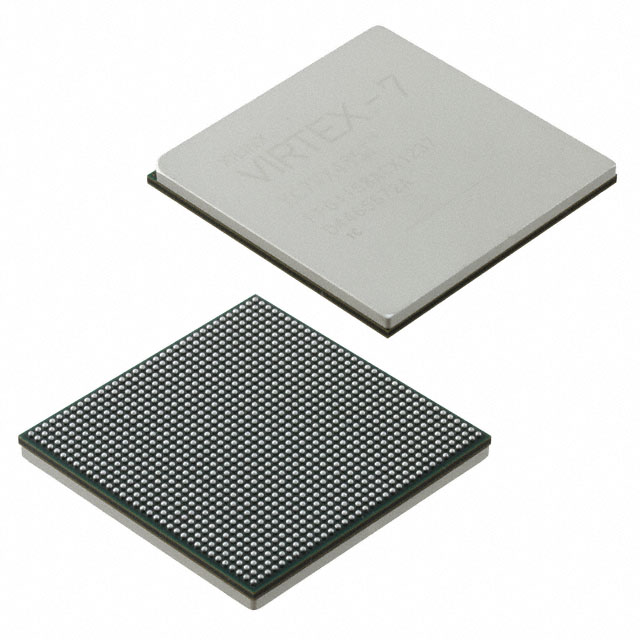

  • 모델: XC7VX550T-2FFG1158I 포장: FCBGA-1158 제품 유형: 임베디드 FPGA(필드 프로그래밍 가능 게이트 어레이)

우리 공장에서 중국 제 도매 최신 집적 회로. 우리의 공장 HONTEC는 중국에서 제조 업체 및 공급 업체 중 하나입니다. CE 인증을받은 저렴한 가격으로 고품질 및 할인 집적 회로을 (를) 구매하는 것을 환영합니다. 가격표가 필요하십니까? 필요한 경우 우리는 또한 당신을 제공 할 수 있습니다. 게다가, 우리는 싼 가격을 제공 할 것입니다.
