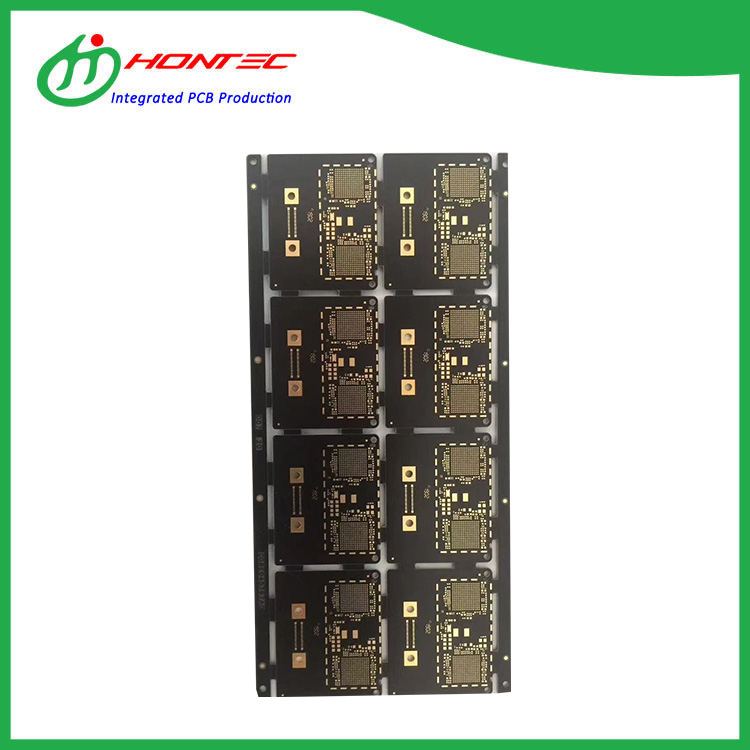

고밀도 상호 연결(HDI) PCB는 복잡한 회로를 소형 설계에 포장하여 전자 제품의 혁신적인 발전을 가능하게합니다. HDI PCB 제조의 리더로서Hontec정밀도, 신뢰성 및 빠른 혁신을 요구하는 산업에 대한 까다로운 정밀도 솔루션을 제공합니다. UL, SGS 및 ISO9001을 포함한 인증과 UPS/DHL을 통해 간소화 된 물류를 통해 28 개국의 고객 절감을 강화합니다. 아래에서 우리는 탐색합니다HDI PCB응용 프로그램, 기술 사양 및 산업 별 이점.
HDI PCB기존 보드보다 더 높은 배선 밀도를 달성하기 위해 마이크로 비아, 블라인드/매장 바이아 및 미세한 트레이스를 사용하십시오. 이것은 다음을 허용합니다.
소형화 : 장치 크기를 40-60%줄입니다.
성능 향상 : 신호 손실 및 크로스 토크를 줄입니다.
다층 통합 : 제한된 공간에서 복잡한 설계를 지원합니다.
A. 소비자 전자 장치
스마트 폰/태블릿 : 멀티 카메라 어레이 및 5G 모듈이있는 울트라 얇은 디자인을 활성화합니다.
웨어러블 : 소형 건강 모니터 및 AR/VR 헤드셋의 힘.
B. 의료 기기
이미징 시스템 : MRI 기계 및 휴대용 초음파 장치.
임플란트 : 생체 적합성 재료를 가진 심장 모니터.
C. 자동차 전자 제품
ADAS : LIDAR 센서 및 자율 제어 장치.
인포테인먼트 : 고해상도 표시 및 연결 허브.
D. 항공 우주 및 방어
항공 전자 : EMI 차폐가있는 비행 제어 시스템.
위성 통신 : 경량, 방사선 내성 보드.
E. 통신
5G 인프라 : 기지국 및 RF 앰프.
라우터/스위치 : 고속 데이터 전송.
F. 산업 자동화
로봇 공학 : 모터 컨트롤러 및 센서 인터페이스.
IoT 게이트웨이 : 에지 컴퓨팅 장치.
| 매개 변수 | 표준 범위 | 고급 기능 |
| 레이어 수 | 4-20 층 | 최대 30 개의 층 |
| 최소 추적/공간 | 3/3 밀 (76.2 μm) | 2/2 밀 (50.8 μm) |
| 마이크로 비아 직경 | 0.1 mm | 0.075 mm |
| 보드 두께 | 0.4–3.0 mm | 0.2–5.0 mm |
| 표면 마감 | Enig, Hasl, Immersion Silver | OSP, 하드 골드 |
| 재료 | FR-4, High-TG, 로저스 | 폴리이 미드, 할로겐 프리 |
