고주파수 PCB 설계가 신호 손실 및 간섭을 최소화하는 방법

최신 전자 제품을 설계할 때 한 가지 끊임없는 문제로 인해 많은 엔지니어가 밤잠을 이루지 못합니다. 믿을 수 없을 만큼 빠른 속도로 신호가 깨끗하고 안정적으로 전달되도록 하려면 어떻게 해야 합니까? 이 질문은 5G 인프라, 고급 레이더, 위성 통신과 같은 고성능 애플리케이션의 핵심입니다. 이 과제를 해결하는 핵심에는H주파수 보드. ~에혼텍, 우리는 이러한 중요한 구성 요소를 전문적으로 제작하여 이론적 설계 원리를 오늘날 기술의 엄격한 요구 사항을 충족하는 유형의 고신뢰성 제품으로 전환합니다.

신호 손실 최소화의 핵심 원리는 무엇입니까?

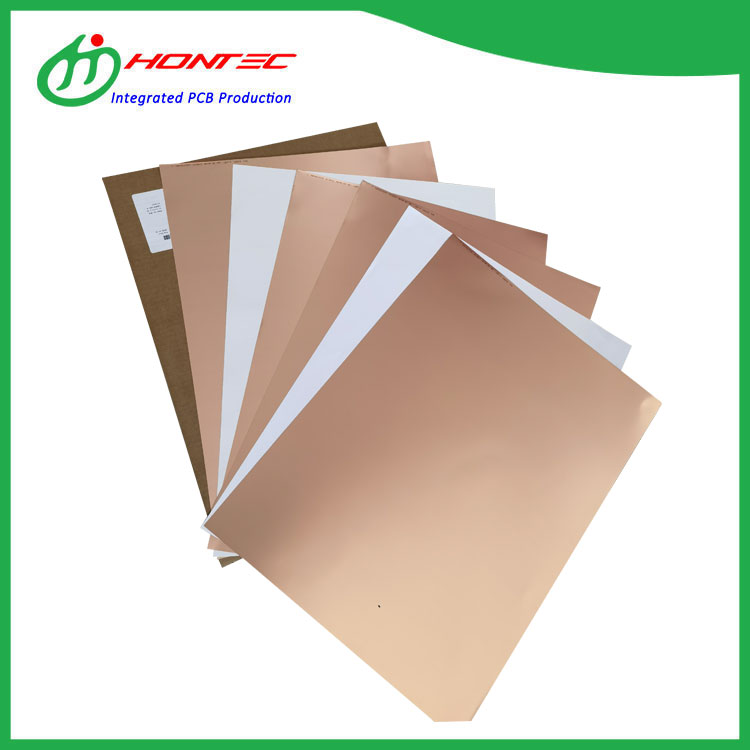

신호 손실을 해결하려면 먼저 신호 손실의 원인을 이해해야 합니다. 에이고주파 보드단순한 표준 PCB가 아닙니다. 디자인은 여러 가지 핵심 요소를 세심하게 제어합니다. 변형으로 인해 신호가 왜곡될 수 있으므로 유전 상수(Dk) 일관성이 가장 중요합니다. 마찬가지로 중요한 것은 기판 재료 내에서 열로 손실되는 신호 에너지의 양을 결정하는 소산 인자(Df)입니다. ~에혼텍, 우리의 디자인 철학은 소재 선택에서 시작됩니다. 우리는 선도적인 라미네이트 공급업체와 협력하여 매우 낮고 안정적인 Dk/Df 값을 갖는 기판을 사용하여 기판 기초부터 예측 가능한 신호 동작을 보장합니다.

제어된 임피던스와 정밀한 라우팅이 어떻게 차이를 만드는가

올바른 재료를 선택하면 정밀도가 중요해집니다. 전체 추적 경로에서 신호 무결성을 어떻게 유지할 수 있습니까? 그 답은 제어된 임피던스 라우팅과 정교한 스택업 설계에 있습니다. 우리 엔지니어링 팀은 고급 시뮬레이션 소프트웨어를 활용하여 제조가 시작되기 전에 PCB 스택을 모델링합니다. 이를 통해 반사를 최소화하면서 일반적으로 50Ω 또는 100옴의 목표 임피던스를 달성하기 위한 정확한 트레이스 폭과 간격을 정의할 수 있습니다. 에 대한고주파 보드, 이 정밀도는 협상할 수 없습니다. 우리는 귀하의 설계가 시뮬레이션된 대로 작동하도록 보장하기 위해 종종 ±5%만큼 낮은 엄격한 임피던스 허용 오차를 보장합니다.

전자기 간섭을 방지하는 특정 제품 기능

방출 및 수신되는 간섭은 민감한 회로를 손상시킬 수 있습니다. 그렇다면 어떻게 잘 디자인된고주파 보드이것으로부터 보호하십시오. 우리의 접근 방식은 여러 전략을 보드 제작에 직접 통합합니다.

• 고급 접지 계획:다중 지점 접지 및 전용 접지면을 활용하여 깨끗한 기준 및 차폐를 제공합니다.

• 차폐 비아:패러데이 케이지를 생성하기 위해 중요한 트레이스 주위에 엇갈린 "스티칭" 비아를 구현합니다.

• 표면 마감:고주파수에서 탁월한 표면 전도성과 신호 무결성을 위해 무전해 니켈 무전해 팔라듐 침지 금(ENEPIG)과 같은 선택 사항을 제공합니다.

이러한 원칙을 실현하는 사양을 설명하려면 표준의 매개변수를 고려하십시오.혼텍고주파 제품:

전문 제조업체와의 파트너십이 중요한 이유

믿을 수 있는 디자인고주파 보드체크리스트를 따르는 것을 초월합니다. 이를 위해서는 깊은 재료 지식, 정밀 제조 및 엄격한 테스트가 필요합니다. 이곳은혼텍장점이 명확해집니다. 우리의 전문 지식은 복잡한 디자인을 제조 가능한 고수익 제품으로 변환합니다. 우리는 보드만 공급하는 것이 아닙니다. 우리는 귀하의 엔지니어링 팀의 확장이 되어 문제를 선제적으로 해결하기 위해 DFM(제조 가능성을 위한 설계) 피드백을 제공합니다. 최첨단 장비와 통제된 프로세스 환경을 통해 우리는 모든 것을 보장합니다.고주파 보드우리 시설을 떠나는 것은 최고 수준의 품질과 성능을 충족합니다.

차세대 고속 설계에서 신호 손실과 간섭을 제거할 준비가 되셨습니까? 중요한 뉘앙스를 이해하는 팀과 협력하십시오. 허락하다혼텍귀하의 혁신에 걸 맞는 신뢰할 수 있는 고성능 기반을 제공하십시오.문의하기오늘은 귀하의 프로젝트 요구 사항에 대해 알아보고 가장 까다로운 고주파 응용 분야에 생명을 불어넣을 수 있는 방법에 대해 논의하겠습니다.
