광전자 PCB현대 광학 및 전자 통합의 핵심 구성 요소로, 조명 기반 신호 및 전자 제어가 정확하고 안정적으로 작동해야 하는 애플리케이션을 지원합니다. 이 기사에서는 광전자 PCB 작동 방식, 설계 및 제조 과정에서 고객이 직면하는 과제, 까다로운 환경에 맞는 신뢰할 수 있는 솔루션을 선택하는 방법에 대한 포괄적인 설명을 제공합니다. 또한 재료 선택, 구조 설계 고려 사항, 품질 관리 방법 및 적용 시나리오에 대해 설명하여 엔지니어와 의사 결정자가 위험을 줄이고 시스템 성능을 향상시키는 데 도움을 줍니다. HONTEC은 신뢰성, 확장성 및 장기적인 운영 안정성을 위해 설계된 광전자 PCB 솔루션을 제공합니다.

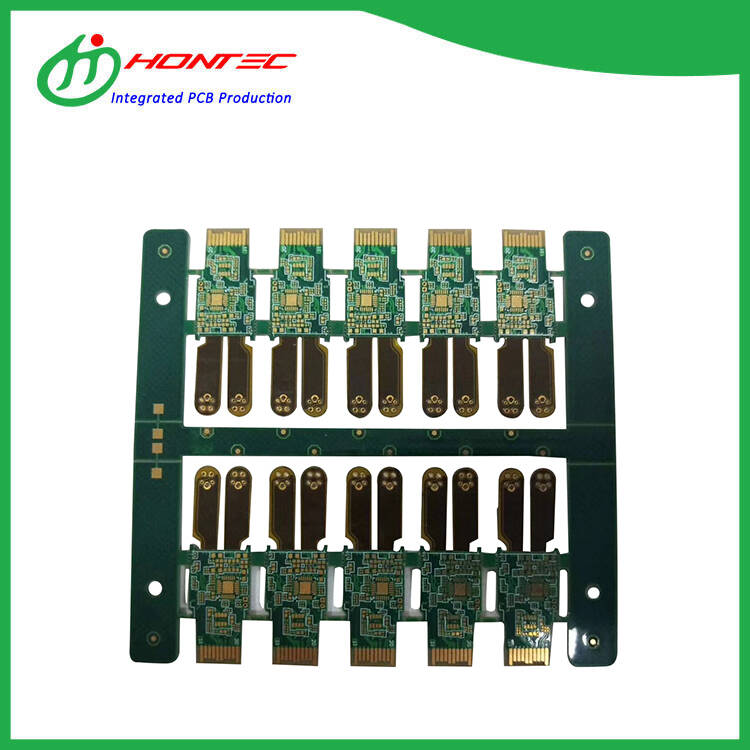

광전자 PCB는 LED, 포토다이오드, 레이저 장치 또는 광학 센서와 같은 광학 부품을 전자 회로와 통합하도록 설계된 인쇄 회로 기판입니다. 기존 PCB와 달리 광전자 PCB는 종종 소형 및 열적으로 까다로운 환경에서 전기 신호 무결성과 광학 성능을 모두 관리해야 합니다.
이 보드는 통신 시스템, 산업용 감지, 자동차 전자 장치, 의료 기기 및 고급 소비자 제품에 널리 사용됩니다. HONTEC은 안정적인 신호 전송, 정밀한 광학 정렬 및 일관된 열 성능을 보장하는 광전자 PCB 설계에 중점을 두고 있습니다.
광전자 PCB를 사용하는 고객은 제품 신뢰성과 출시 기간에 직접적인 영향을 미치는 복잡한 문제에 직면하는 경우가 많습니다.
이러한 문제점은 통합 설계, 제어된 제조 프로세스 및 숙련된 기술 지원의 중요성을 강조합니다.
광전자 PCB는 일반적으로 여러 기능 레이어로 구성되며 각 기능 레이어는 특정 성능 요구 사항을 지원하도록 설계되었습니다.
이러한 요소를 적절하게 통합하면 제품 수명 주기 전반에 걸쳐 광학적 정확성과 전기적 신뢰성이 모두 보장됩니다.
재료 선택은 광전자 PCB 성능에 결정적인 역할을 합니다. 잘못된 재료를 사용하면 광학적 선명도, 열 안정성 또는 장기적인 신뢰성이 손상될 수 있습니다.
혼텍은 작동 환경, 광학 요구 사항 및 예상 사용 수명을 기반으로 재료 성능을 평가하여 최적화된 솔루션을 제공합니다.
성공적인 광전자 PCB 설계에는 광학, 전기 및 기계적 고려 사항 간의 긴밀한 조정이 필요합니다.
잘 계획된 설계는 재작업을 줄이고 수율을 향상시키며 실제 조건에서 안정적인 광학 출력을 보장합니다.
광전자 PCB를 제조하려면 일관성과 정확성을 유지하기 위해 엄격한 공정 제어가 필요합니다.
혼텍은 표준화된 생산 절차와 지속적인 모니터링을 적용하여 모든 광전자 PCB가 설계 사양을 충족하는지 확인합니다.
| PCB 유형 | 주요 특징 | 주요 장점 | 일반적인 용도 |
|---|---|---|---|
| 표준 PCB | 전기 전용 설계 | 저렴한 비용 | 기본 전자공학 |
| 고속 PCB | 제어된 임피던스 | 신호 안정성 | 데이터 통신 |
| 광전자 PCB | 광학 및 전기 통합 | 정확성과 신뢰성 | 광학 감지 및 전송 |
광전자 PCB 솔루션은 광범위한 고급 애플리케이션을 지원합니다.
실제 작동 조건에서 광전자 PCB 성능을 검증하려면 신뢰성 테스트가 필수적입니다.
혼텍은 일관된 품질과 신뢰할 수 있는 성능을 보장하기 위해 다단계 검사 및 테스트를 실시합니다.
광전자 PCB가 표준 PCB와 다른 점은 무엇입니까?
광전자 PCB는 광학 부품을 통합하고 있으며 표준 전기 설계 이상의 정밀한 정렬, 열 제어 및 재료 선택이 필요합니다.
광전자 PCB를 사용자 정의할 수 있습니까?
예. 레이아웃, 재료, 레이어 구조는 광학적, 전기적 요구 사항에 따라 맞춤화될 수 있습니다.
광전자 PCB에서 열은 어떻게 관리됩니까?
열 방출을 위해 일반적으로 열 비아, 고전도성 기판 및 최적화된 레이아웃이 사용됩니다.
광전자 PCB는 대량 생산에 적합합니까?
적절한 설계 및 프로세스 제어를 통해 광전자 PCB는 소량 프로토타입과 대규모 제조를 모두 지원합니다.
광전자 PCB는 정확한 빛 기반 신호 전송 및 전자 제어에 의존하는 현대 시스템의 중요한 기반입니다. 설계 복잡성, 재료 선택 및 제조 정밀도를 해결함으로써 기업은 더 높은 신뢰성과 더 나은 장기적 성과를 달성할 수 있습니다.
혼텍복잡한 애플리케이션 요구 사항에 맞는 전문적인 광전자 PCB 솔루션을 제공합니다. 새로운 광학 시스템을 계획하고 있거나 기존 설계를 개선하려는 경우,저희에게 연락주세요귀하의 기술적 요구 사항에 대해 논의하고 HONTEC이 안정적인 고품질 광전자 PCB 제조를 통해 귀하의 프로젝트를 어떻게 지원할 수 있는지 알아보십시오.
